UHZ-563系列连杆浮球液位开关

 ●  磁簧开关接点寿命可达200万次

 ●  采用进口磁簧开关,可靠性高

 ●  可实现多点控制

 ●  本安防爆和隔爆型可选

 ●  SS304、SS316L、PP、PVDF、PTFE 多种探头材质可选

JCF系列侧装浮球液位开关

上一个:

下一个:

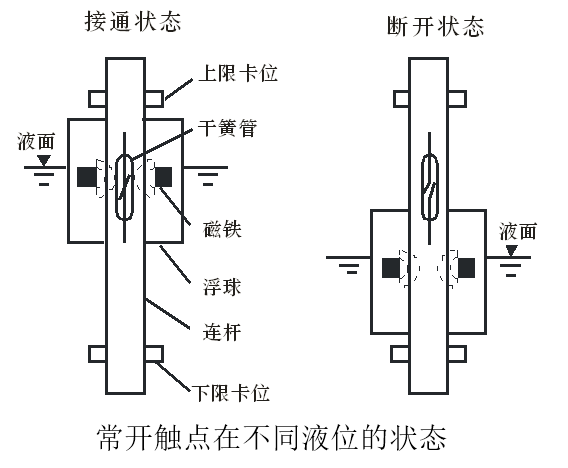

工作原理

    连杆浮球液位开关,将密封的非磁性金属或塑胶管内根据需要设置一点或多点磁簧开关,再将中空而内部有环形磁铁的浮球球固

在杆径内磁簧开关相关位置上,使浮球在一定范围内上浮动,利用浮球内的磁铁去吸引磁簧开关的闭合,产生开关 动作,以控制液位。

    触点的常开和常闭是没有注入液体时的状态。

    连杆浮球液位开关,依照被测液体的温度、压力、比重、耐酸碱等特性,选择适合规格的浮球。





应用

    主要应用于废水/净水处理、造船、石化、食品、电 子、 染整、 橡胶及塑胶、油压机械、化学制药等行业液位高 度测量及控制。

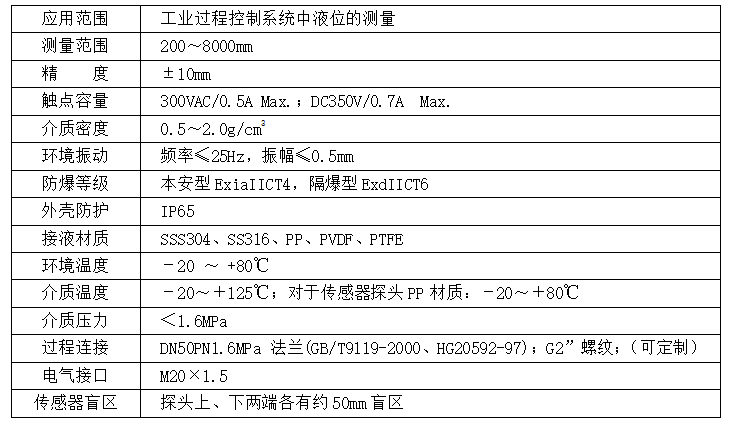

主要性能指标

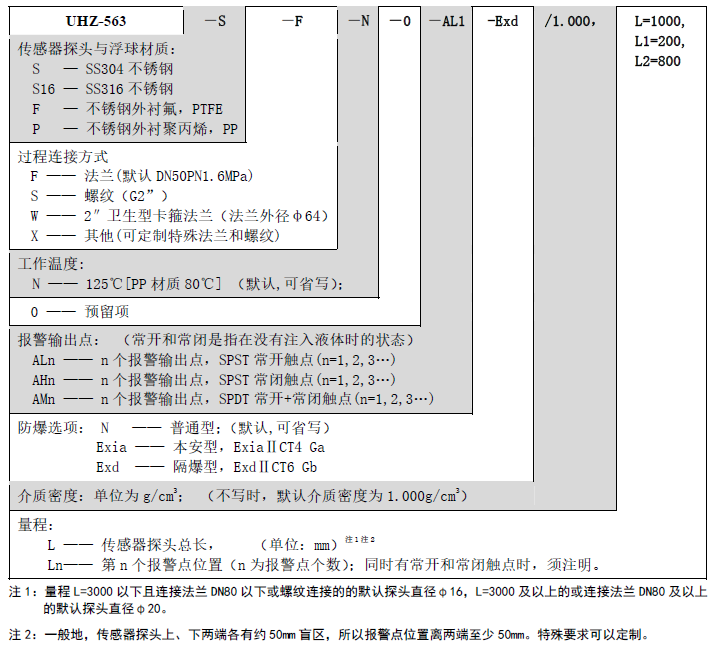

型号规格





  订货举例1:连杆浮球液位开关,SS304传感器探头和浮球,DN50PN1.6MPa法兰连接传感器总长1000mm,低位200mm报

             警(常开),高位800mm报警(常开),介质密度为1.000。

  型号为:UHZ-563-S-F-N-0-AL2/1.000,L=1000,L1=200,L2=800

  订货举例2:连杆浮球液位开关,SS316传感器探头和浮球,DN50PN1.6MPa法兰连接传感器总长1000mm,低位200mm报

             警(常闭),高位800mm报警(常开),介质密度为1.000。

  型号为:UHZ-563-S16-F-N-0-AL1AH1/1.000,L=1000,L1=200(常闭),L2=800(常开)

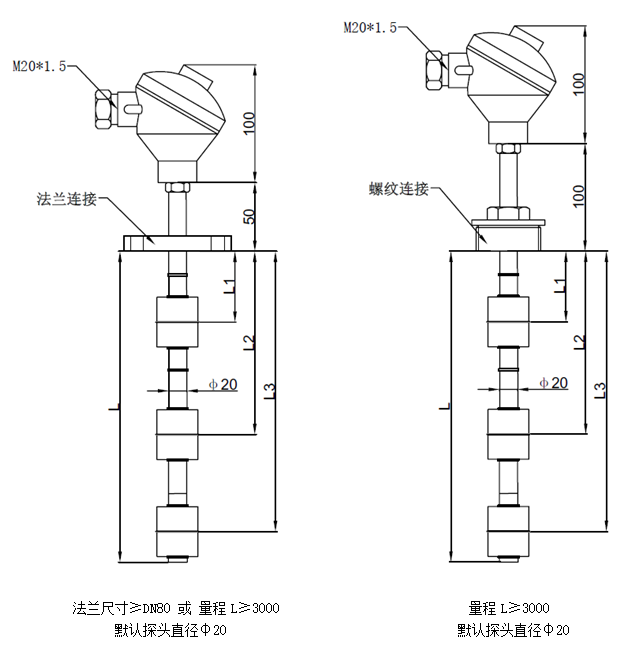

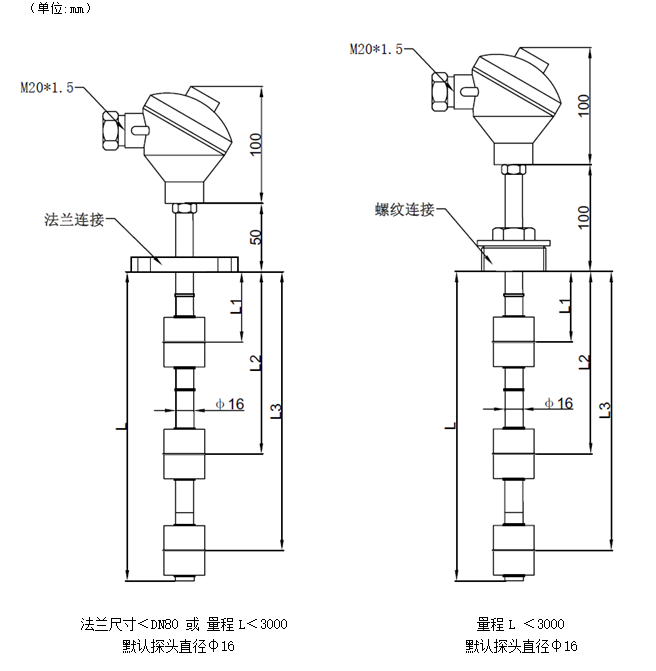

外形尺寸





    一般地,由于传感器探头上、下两端各有约50mm 盲区; 传感器探头长度L和报警位置Ln 从法兰或螺纹下端开始算起; 见上图所示。

特殊要求可以定制。
